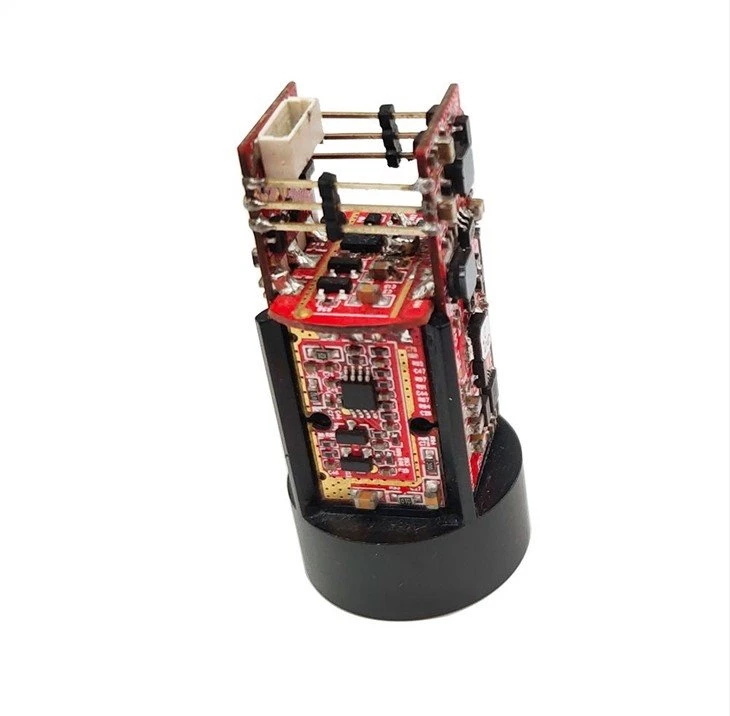

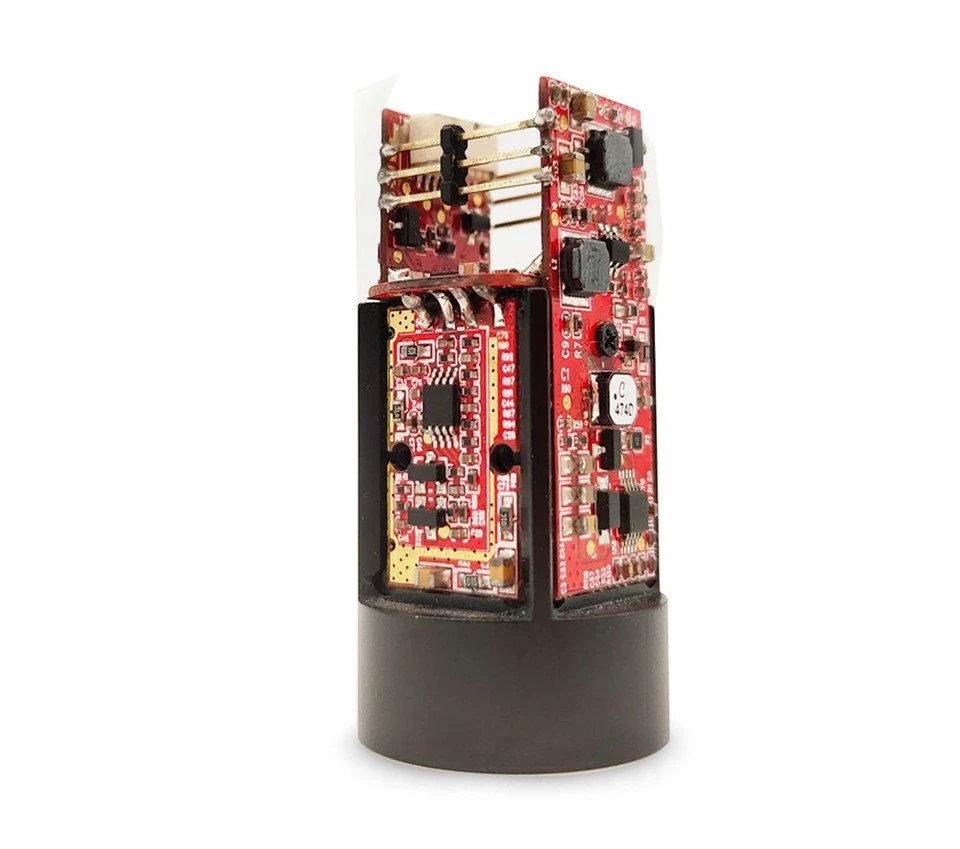

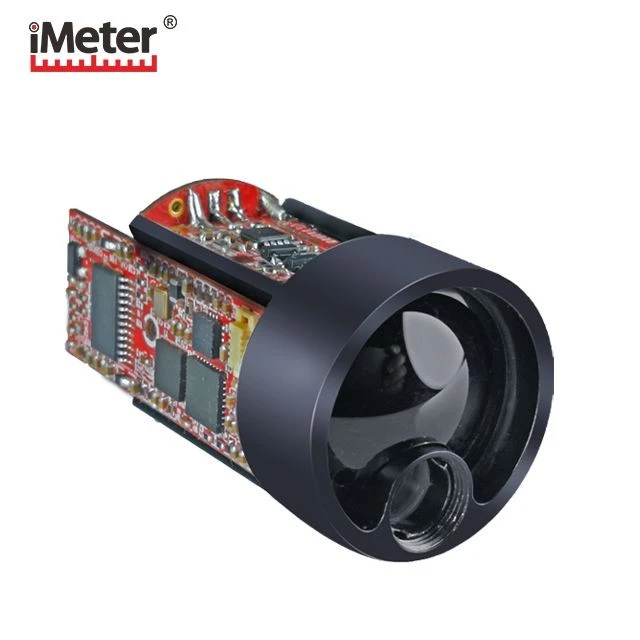

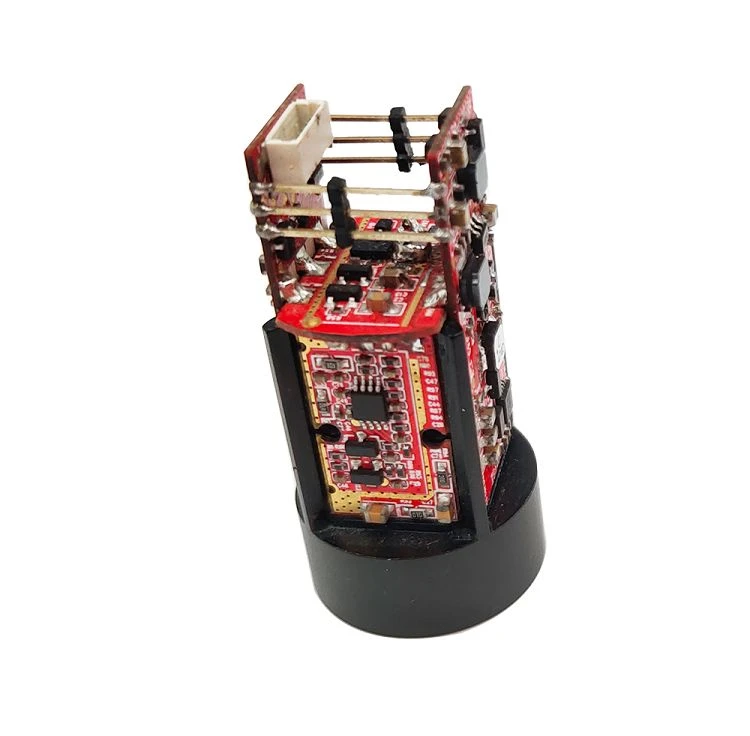

Pieni laser rangefinder OEM-moduuli
Tuotteen vaihteluvälin kyky, joka on määritelty seuraavissa olosuhteissa:
1) Mittaustavoitteena on kohtalainen reaktiivisuus, kuten rakennusseinät.
2) Mitattu kohde on pystysuora ja laserpäästösuunta.
3) Säätilanne on aurinkoinen, mutta ei suora auringonvalo.
Huomattu: Paremman mittauksen saamiseksi on suositeltavaa asentaa tuote jalustaan, kun kohdistat etäobjekteja, jotta koneen värinää voidaan vähentää mittauksen aikana.
Tekniset indikaattorit | Suorituskyvyn parametri | Suorituskyvyn parametri |
D toiminto tekniset indikaattorit | H/AH/V-funktion tekniset indikaattorit | |
Sovelluskenttä | Drone/ Turvallisuus/ Lakaisukone/ Liikenteen havaitseminen | Yksisylinterinen/ kaksisylinterinen |
Päästöaukon aukko | 6mm | 6mm |
Aukon vastaanottaminen | 17mm(75%) | 17mm(75%) |
Etäisyys (rakennukset) | 0.15m ~ 10/20/30/100/200m | 5m ~ 600/1200/1500/3000m |
Etäisyys tarkkuus (rakentaminen) | ±3cm | <400m ±1m;="">400m ±0,4% |
Taajuus | 10 KHz / 50 KHz / 100 KHz | < 600m="" 10hz,="">600m 2HZ |
Näytön tyyppi | - | OLED/LCD |
Laserin tyyppi | 905nm | 905nm |
Syöttöjännitteen | 3.3 ~ 5V | 3.3 ~ 5V |
Tietoliikenneliittymä | Standardi TTL:nä (muu mittatilaustyönä valmistettu) | Standardi TTL:nä (muu mittatilaustyönä valmistettu) |
paino | noin 20±1 | noin 20±10 |
vedenpitävä taso | IP67 | IP67 |
Iskunkestävyys | 800G/ms (10 kertaa/s) | 800G/ms (10 kertaa/s) |

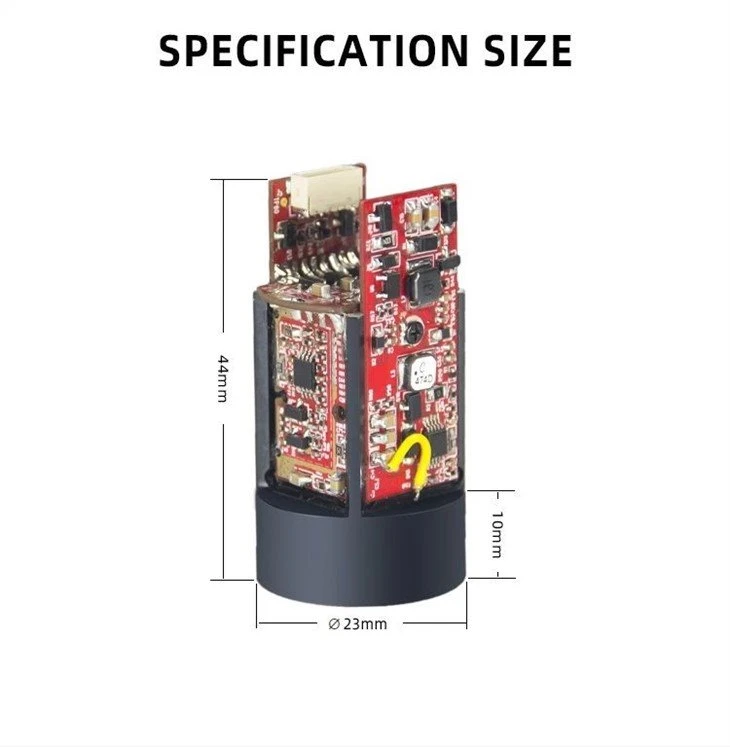

koko | ¢23 x44mm | ¢23 x44mm |
Käyttölämpötila | -20°C~50°C | -20°C~50°C |
Baudinopeus | 9600/ 115200/ 230400 (valinnainen) | 9600/115200bps |
Sähköjäte | 0,8 w (valmiustila), 1 W (mittaus) | 0,8 w (valmiustila), 1 W (mittaus) |
Etäisyysmoduuli voi nopeasti ja tarkasti tarjota etäisyyden mittauksen pääohjausjärjestelmälle;
Tämä moduuli käyttää 905nm puolijohdelaseria, etäisyysresoluutio on 0,1 m. Etäisyys on 1m ja kauimpana mittausalue on 2 km; TTL-liitännällä (voi kommunikoida suoraan MCU: n kanssa), voi myös kommunikoida RS232-sarjaportin kanssa sovittimen kautta (vaatii tiedonsiirtokaapelin); tarjota myös ylempi tietokonetestausohjelmisto, ohje asetettu viestintäprotokolla, joka on kätevä asiakkaan toissijaiseen kehitykseen, rakentaa oman alueen mittausjärjestelmän; se on korkea integraatio, alhainen virrankulutus, kevyen painoalueen anturi.

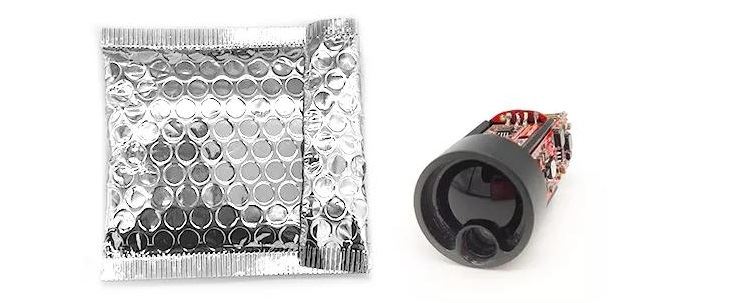

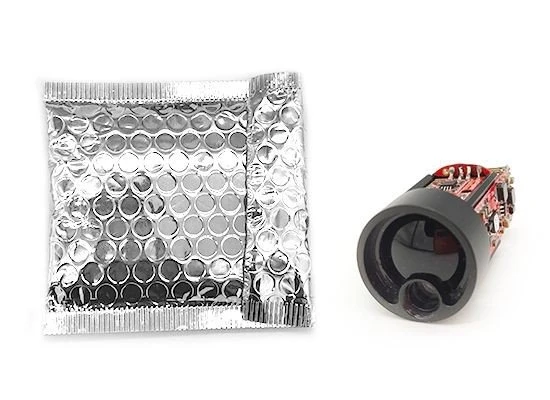

Tietoja pakkauksesta:
* Antistaattinen muovipussi*1
* Tuki räätälöidyille pakkauksille
* Jos haluat lähettää irtotavarana, tarjoamme iskunkestäviä ympäristöystävällisiä aaltopahvin laatikoita.
Huomioon otettavia seikkoja mittauksessa
Tekijät, jotka vaikuttavat valmiuteen
1) Tavoiteheijastavuus: Yleisesti ottaen mitä suurempi kohteen tavoiteheijastavuus on, sitä parempi on etäisyys. Esimerkiksi kohtalaisen tavoiteheijastavuusobjektin mittausalue on 600M, ja se voi olla jopa 800 M korkean kohteen heijastavuusobjektille, mutta voi olla vain 300 M alhaiselle tavoiteheijastavuudelle. Muiden esineiden kyvyt voivat olla saman johtopäätöksen. ( Se ei ehkä pysty mittaamaan kohdetta, joka tuskin voi aiheuttaa hajaheijastumisen, kuten vedenpinnan.)
2) Tavoitemuoto: Kun kohde on liian pieni tai epätasainen, etäisyys ja vastaava alue vähenevät.
3) Mittauskulma: Etäisyyskyky olisi parempi, jos mitattu kohde olisi pystysuora laserpäästöjen suunnalla, sitä suurempi on etäisyysvaste, Päinvastoin, etäisyyskyky ja vastenopeus vähenevät; On mahdollista, että mittausalue ei pysty täyttämään käsikirjassa määriteltyä vaihteluväliä joissakin äärimmäisissä olosuhteissa.
4) Ympäristökerroin: ympäristötekijät, kuten auringonpaisteen voimakkuus, vesihöyryn pitoisuus ilmassa ja suspendoituneet hiukkaset, poikkeama auringonvalon kulmasta jne.) kuten sade, sumu, lumi, sumu, sumu jne.)
